Protel99SE英文版添加汉字

xjtudll15年前 (2010-04-22)技术心得14800

需要使用PCB3.0中文输入程序,操作步骤如下:

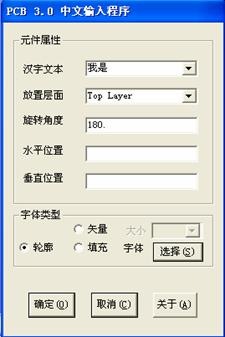

双击打开ProtelHz.exe,输入汉字,点击确定。

clip_image002

如果双击ProtelHz.exe没有任何反应,请注意以下几点:

① 程序尽量不要放到较深的目录中,最好在三级以内。

② 该程序所在的文件夹及所有上级文件夹,文件夹名最好不要使用中文,不要超过8字符,且不要包含空格。

③ 【字体选择】不要选矢量,否则程序可能会报错。

clip_image004

④ 【旋转角度】、【水平位置】、【垂直位置】三个设置好像没有作用。

⑤ 设置【放置层面】尽量选顶层(即:Top Layer)。如果想放置到底层,可以等放置到PCB文件中再设置所在的层。

2、用Protel打开想添加汉字的PCB文件。

3、加载目录中PcbHz.Lib文件作为封装库。

4、把PcbHz.Lib封装库中内容放置到PCB文件中。

软件下载地址:

http://e.ys168.com/?student88 其他目录
