Protel 99SE PCB 与SCH 的比较

xjtudll17年前 (2010-04-23)技术心得15650

这个功能主要是比较原理图和PCB的不同,当然如果你的PCB是由原理图Update而来的话,自然两者就是相同的。

第一步:将SCH生成Netlist. (Design /Greate Netlist)

第二步:将PCB生成Netlist.

PCB 生成Netlist 的步骤如下:

① 打开PCB文件

② 选择Design / Netlist Manager

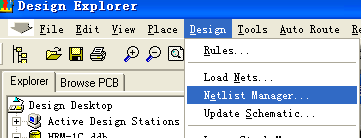

clip_image001

③ 点击Menu/ Export Netlist From PCB

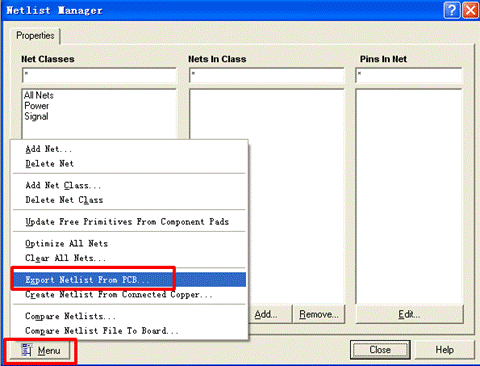

clip_image003

确定即可。

经过以上几个步聚,PCB的netlist 就产生了

第三步:再回到PCB中,选择“ Design /Netlist manger /Menu/ Compare Netlists”

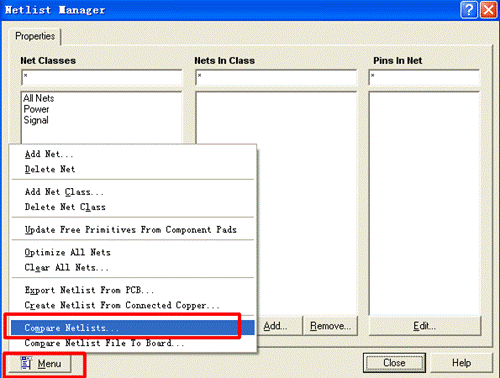

clip_image005

出现对话框后,先选择PCB产生的Net , 第二次再选择SCH 产生的Net。确定即可。然后会产生如下的report ,显示PCB与SCH比较的结果,以下的结果显示是没有错误的。

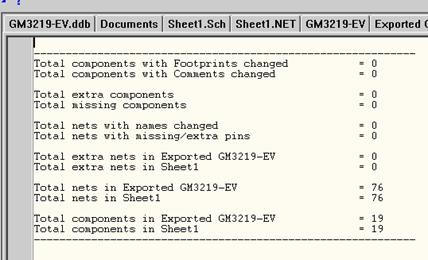

clip_image007
