TM87&TM89文件组织架构

xjtudll2个月前 (11-30)技术心得370

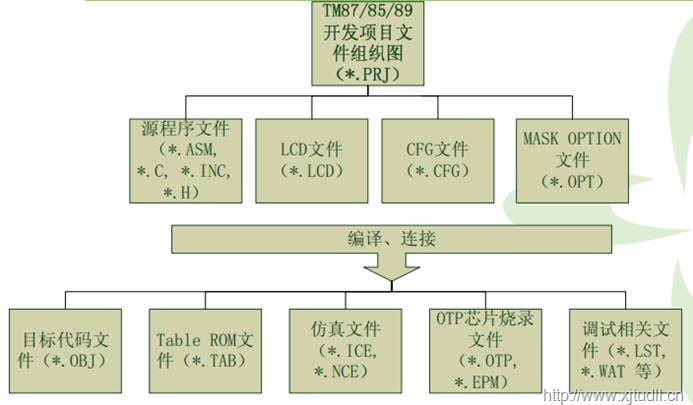

一、工程文件

TM87,TM89系列每个工程至少包含以下文件:

文件后缀名

作用

PRJ

工程组织文件

ASM

汇编代码文件

C

C代码文件(仅适用于TM89系列)

INC

汇编头文件

H

C头文件(仅适用于TM89系列)

LCD

LCD配置文件,含仿真信息

CFG

LCD SEG,COM配置文件

OPT

Mask Option文件

OBJ

目标代码文件

TAB

Table ROM文件

ICE

仿真文件,TM87系列

NCE

仿真文件,TM89系列

OTP

烧录文件,TM87系列

EPM

烧录文件,TM89系列

LST

代码调试文件

WAT

变量查看文件

TCOD

MASK投code文件(不会自动生成)

clip_image002

二、汇编程序结构

TM87系列和TM89系列汇编源程序结构略有不同。两者都需要先定义RAM;TM87系列在代码后面定义Table ROM,而TM89系列必须在代码之前定义Table ROM。

2.1 TM87系列汇编语言源程序结构

clip_image003

2.2 TM89系列汇编语言源程序结构

clip_image004

三、MASK所需文件

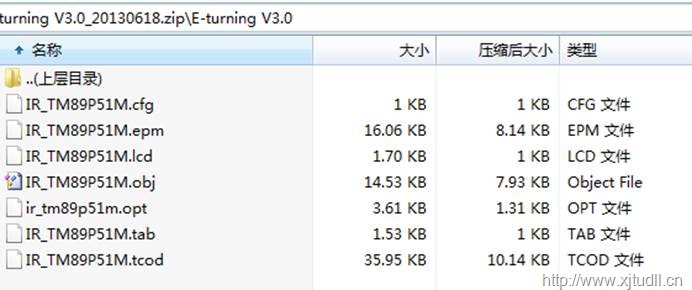

3.1 TM89系列QTP投code所需文件

需要cfg,epm,lcd,obj,opt,tab,tcod文件

clip_image006

3.2 TM89系列如何生成tcod文件

tcod文件不会自动生成,也不会自动更新。在投code之前,需要利用编译器生成tcod文件。

1、打开Tx89ICE,打开工程

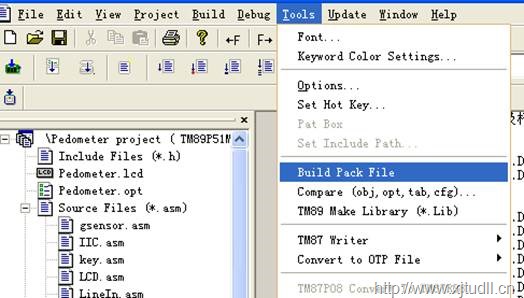

2、【Tools】->【Build Pack File】

clip_image008

如果成功生成,在message窗口可以看到成功提示,同时工程目录里也将多出一个tcod文件(文件名称是工程名)。

clip_image010
