从原理图生成PCB时
总会生成一个或多个网络区域
该区域ROOM在一般的情况下没有什么作用
反而会对我们的设计会带来一些不便
那怎么样才能取消此区域（room空间）呢！
方法一

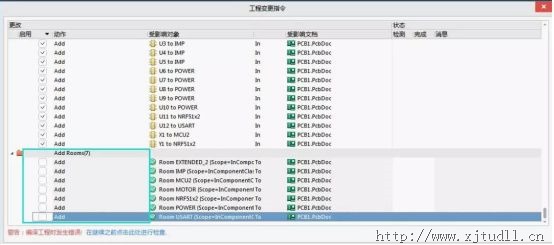

在导入到pcb中时
我们执行变更的
选项栏中将room的选项的勾去掉
这样导入pcb时就不会把room导入了
方法二
在“工程”菜单栏下
点击“工程选项” 弹出如下对话框后
选择对话框中的Class Generation
将上图中的蓝色方框里面的“生成Rooms”选项进行勾选取消即可
重新将原理图更新到PCB中
那么room就会消失了
