error 65: access violation at 0x40021000 : no 'read' permission

xjtudll9年前 (2018-05-11)技术心得12310

经过测试发现,该办法仅仅适合STM32F103,对于STM32F107,即使这样修改,还是提示同样的error的。

我是在Win7 64bit下实验的

以下是参考资料:

https://blog.csdn.net/beready/article/details/24668529

开发环境:keil MDK V5.10
操作系统:windows 7(32位)

问题描述:使用MDK进行软件设计时没有使用ST官方的模板而是手动建立的工程,使用ST官方提供的3.5版本固件库。编译完全通过,在使用软件仿真时出现问题,表现为程序无法跳转到main入口,直接在SystemInit()函数就无法执行,调试窗口出现如标题所示的错误信息:

error 65: access violation at 0x40021000 : no 'read' permission

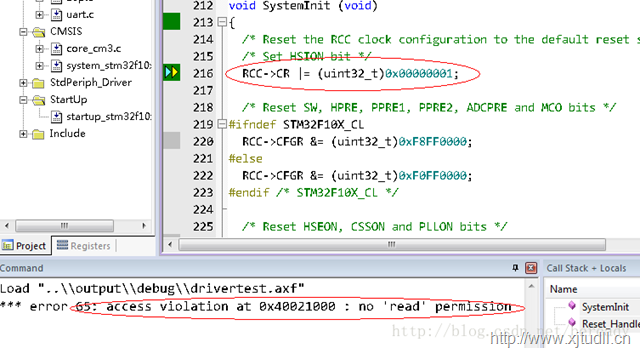

如下图所示,途中红圈分别表示了代码执行到的位置及相应的错误信息

20140428212304656

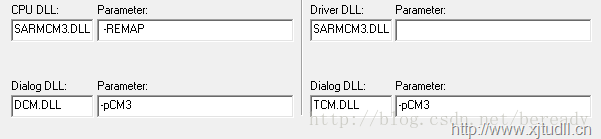

网络上查找解决方案同时对比ST提供的3.5版本固件库中的工程模板,发现是工程配置选项中的debug选项卡的dialog dll和对应的parameter配置出了问题。选中MCU后默认的配置如下图:

20140428212637312

可以看到dialog dll默认配置为DCM.DLL,而parameter默认配置为-pCM3,该种配置无法进行正常的仿真调试。

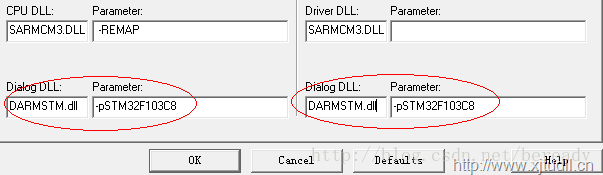

正确配置应该为dialog dll:DARMSTM.dll parameter:-pSTM32F103C8

这两个参数是根据你使用的MCU不同而不同的,例如本工程使用的MCU为STM系列,那么在dialog DLL选项中就应该使用DARMSTM.dll,名字中的STM就是指厂商,参数则是具体的MCU芯片型号,本项目使用STM32F103C8T6,因此选择为STM32F103C8,如下图所示:

20140428213441203

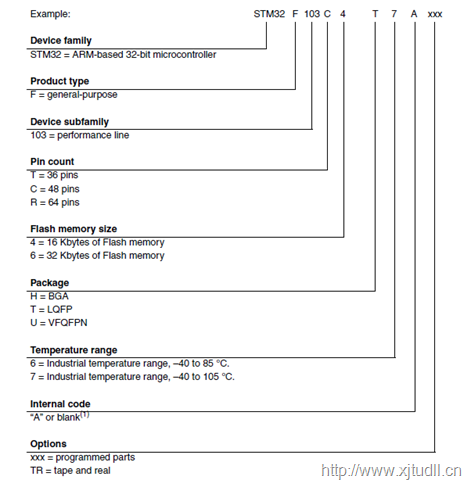

为何使用的是STM32F103C8T6,参数却只能是STM32F103C8,这个原因是因为根据ST公司的MCU命名规则,到C8这个位置就已经完全规定了仿真所需要的所有参数,包括cpu频率,ram容量,flash容量,外设资源等内容。型号中后边的部分都已经和仿真无关了,例如后边的名字主要代表了MCU的封装,工作温度等。官方命名规则如下图:

20140428214034765

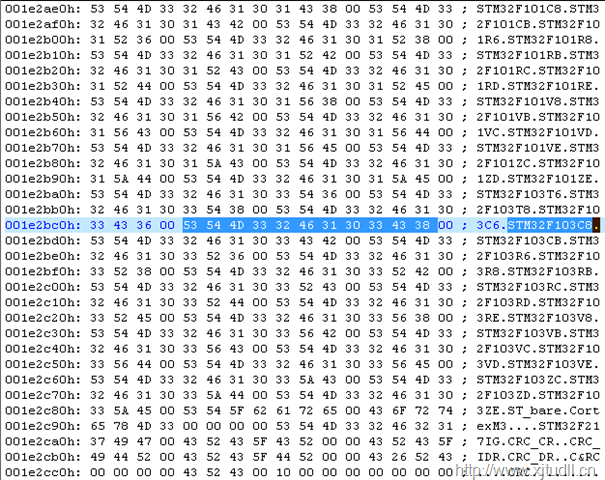

当然还有一个更加直接的原因是DARMSTM.DLL这个动态链接库文件中没有详细的MCU型号,我们可以通过使用工具打开动态链接库文件查看证明,如下图所示,图中可以清楚的看到一个MCU的型号只有11个字符,不包括后边的其他参数字符。

20140428214338609

总结:该问题的产生,归根到底还是keil IDE的问题,正常的情况,应该是通过工程向导建立工程的时候,配置参数就自动使用该MCU应该使用的dialogdll及相关参数。不得不感叹,KEIL有的时候也很傻啊!!
