VSPD + Keil 实现串口的仿真调试

xjtudll9年前 (2017-11-30)技术心得18370

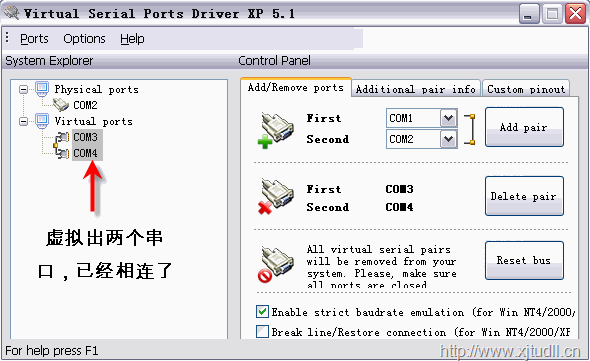

VSPD顾名思义就是在本本上虚拟串口,实际上这个软件做的就是虚拟出一对已经互联的串口。

resource_6279119_12898262864

上面就是虚拟出来了com3和com4,而且已经交叉(默认)连接了,这样相当于本本的com3、com4在外面已经连好了,下面要做的就是在内部分别赋予com3和com4所属终端了。

com4——用串口助手打开,

com3——赋给用Keil仿真MCU的UART,这里需要使用两条keil的命令,具体做法是:

     编译keil中的程序,进入debug界面,运行之;

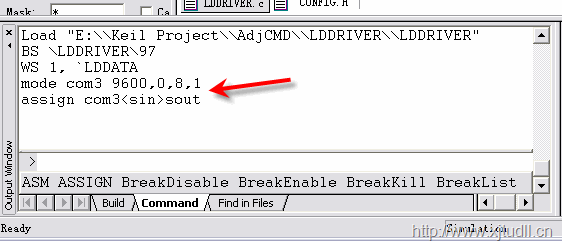

     找到最下面的output window里的>提示符,表明这里可以输命令,输入:

    > mode com3 9600,0,8,1(回车)

    > assign com3<sin>sout (回车)

resource_6279119_1289826280z

上面的命令不说大家应该也知道是神马意思(就是串口波特率、校验位、停止位的设置)。

这样,com3就神奇的被赋给了keil中的uart,而在VSPD中也可以看到相应的串口后面跟上了具体的参数了。

顺便提一句,Keil 自带仿真功能可以看自己的输出,其实没必要用虚拟串口看结果。

482a4468-ec3e-4a25-bf71-7211d26e701c



草考资料:http://www.blogbus.com/gaochunboy-logs/83918417.html
