OKI单片机——ML610Q4XX 捕获功能

xjtudll9年前 (2017-09-18)技术心得10140

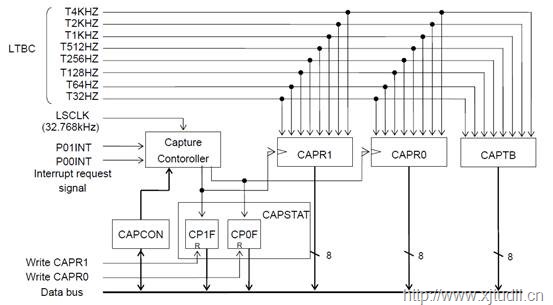

clip_image002

捕获取得的值是正常的两倍。

配置步骤:

1.通过(P0CON1)设置引脚模式。

2.设置外部引脚中断控制寄存器EXICON1。

3.设置CAPCON寄存器的ECAP1位启动捕获通道1。

/***********************************************/

* @brief 捕获初始化

* @details P01 捕获输入

/***********************************************/

void Capture_Init(void)

{

P01C1 = 0;//Input mode with a pull-down resistor

P01C0 = 1;

P01E1 = 1;//Rising-edge interrupt mode

P01E0 = 0;

EP01 = 1;//EP01 is the enable flag for the input port P01 pin interrupt (P01INT).

ECAP1 = 1;//Starts the capture 1 operation.

}

/***********************************************/

* @brief 获取捕获值

* @details

* @param[out] 捕获值

/***********************************************/

uint8 Out_Val(void)

{

static uint8 i=0;

uint8 Temp=0;

if(CAPF1 == 1)//捕获到数据

{

//So perform the write operation to capture data register 0 (CAPR0) to clear the CAPF0 bit to "0"

CAPR1 = 0;

Temp = CAPR1-i; //取上次的差值

i = CAPR1;

return Temp;

}

return 0;

}
