OKI单片机——ML610Q4XX系统时钟切换

xjtudll9年前 (2017-08-23)技术心得11010

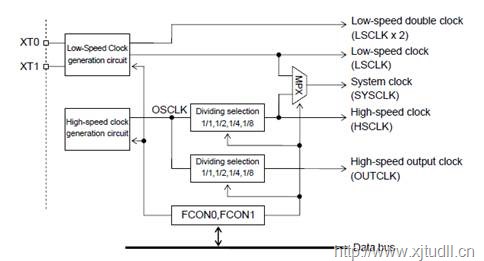

clip_image002

系统时钟可以选择:

32K 低速时钟

32K×2 低速时钟

2M 高速时钟1/1,1/2,1/4,1/8分频

500K 高速时钟1/1,1/2,1/4,1/8分频

可以选择时钟输出

P20输出LSCLK (32.768K);

P21输出2M高速时钟1/1,1/2,1/4,1/8分频或500K高速时钟1/1,1/2,1/4,1/8分频;

32K×2好像不能输出。

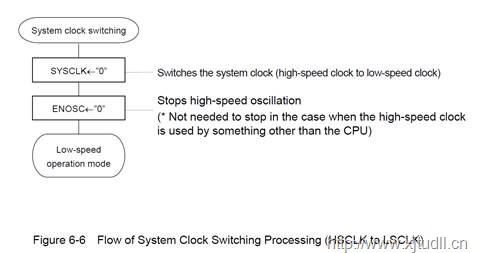

1.低速系统时钟

clip_image004

/***********************************************/

* @brief 配置系统时钟为低速时钟

* @details

/***********************************************/

void START_LSCLK(SYSCLKSelected_TypeDef Selected)

{

ENMLT = Selected;

SYSCLK = 0; //system CLK is low speed CLK

ENOSC = 0; //disable high speed CLK

}

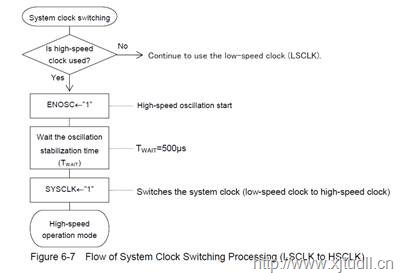

2.高速系统时钟

clip_image006

/***********************************************/

* @brief 配置系统时钟为高速时钟

* @details

/***********************************************/

void START_HSCLK(SYSCLKSelected_TypeDef Selected,SYSCLKDiv_TypeDef Factor)

{

OSCM2 = Selected; //只能在高速时钟停止的时候写

FCON0 &= ~0X03;

FCON0 |= Factor;//分频系数

ENOSC = 1; //Enables high-speed oscillation

ENMLT = 0; //disable 2*low speed CLK

SYSCLK = 1; //system CLK is HSCLK

}



注意,代码里没有加延时。实际切换到高频时钟,是要延时等待时钟稳定的。
