运算放大器芯片输出扩流电路三例(转载)

xjtudll9年前 (2017-06-02)技术心得8460

原文:http://m.elecfans.com/article/207872.html

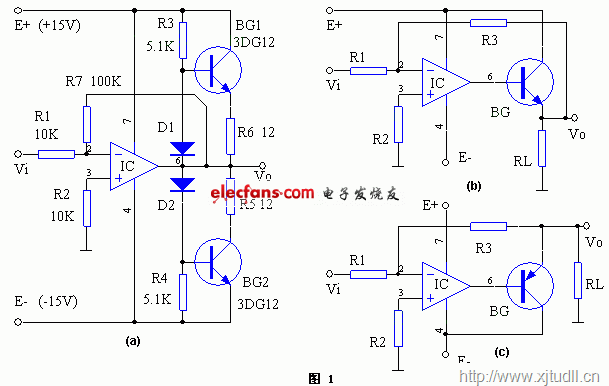

工作原理:图1所示为三种集成运算放大器输出电流扩展电路,图(a )为双极性扩展电路;图(b)、图(c)为单极性扩展电路。在图1(a )所示电路中,当输出电压为正时,BG1管工作、BG2管截止;输出电压为负时,BG1管截止、BC2管工作。二极管D1、D2 的作用是给BG1、BG2管提供合适的偏压,以消除交越失真。以下三种电路的输出电流通常可达100mA左右,在需要更大的输出电流时,可再增加一级至两级由大功率管组成的射极跟随器。

clip_image001[4]
