Quartus II计数器仿真:31之后变成字符

xjtudll10年前 (2014-10-22)技术心得8240

计数器波形仿真,在执行到31时会突然变成[] ! 之类的符号。如图:

clip_image002

原因:

信号的显示格式选择成了ASCII码,当数值等于ASCII码符号区的时候就会显示为符号了。

解决办法:

1、选择要显示的信号,右键,属性(Properties)

clip_image004

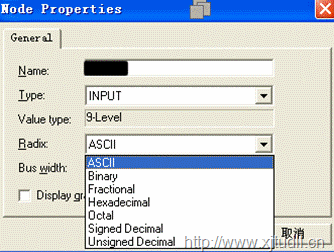

2、将显示格式改成自己所需的,一般是Hexadecimal(十六进制数)或Unsigned Decimal(无符号十进制数)。确定即可。

clip_image006
