数模转换器原理及组成

xjtudll16年前 (2010-09-26)技术心得13801
数模转换器原理

DAC输出模拟量的大小与输入数字量大小成正比。假设DAC转换比例系数为k,则:

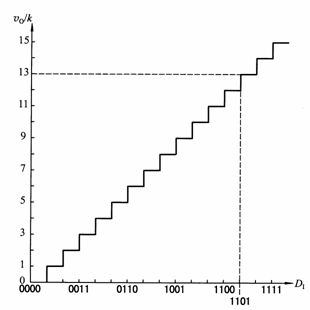

DAC输出特性(k为转换比例系数)

两个相邻数码转换出的电压值之间的差值,是信息所能分辨的最小量(1 LSB);最大输入数字量对应的输出电压值(绝对值)用FSR表示。

数模转换器组成

DAC主要由数字寄存器、模拟电子开关、位权网络、求和运算放大器和基准电压源(或恒流源)组成。

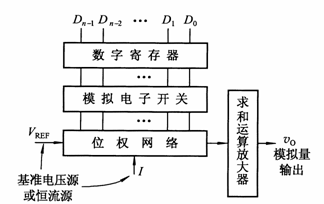

DAC原理方框图

用存放在数字寄存器中的数字量的各位数码,分别控制对应位的模拟电子开关,使数码为1的位在位权网络上产生与其位权成正比的电流值,再由运算放大器对各电流值求和,并转换成电压值。

不同类型的DAC,主要是位权网络不同。
